一、項目基本情況

項目名稱：北京世園會安置房（博園雅居）中深層地?zé)?/a>熱泵供暖項目；

項目類型：可再生能源供暖（制冷）項目；

建設規模：28.1萬㎡；

總投資：4267萬元；

建成運行時間：2017年建成，已有6個供暖季；

所在地能源供應消納條件：中深層地?zé)?/a>、天然氣；

群眾收入水平：2022年全年全區居民人均可支配收入41206元；其中，城鎮居民人均可支配收入55451元；

可再生能源資源條件：地?zé)峋?/a>深在1880-2463m之間，單井最大出水量4800m3/d，地?zé)崴?/a>出水溫度58℃，地?zé)崴毓?/a>溫度25℃；

項目區生態環境敏感因素：可現實100%的回灌要求，對生態環境無任何負面影響。

 圖1  項目區塊總平面圖

二、技術路線及工藝流程

1. 負荷情況

負荷情況：設計供暖熱負荷10.13MW，折合單位㎡用熱負荷為36W/㎡。

用能場景：居民冬季供熱，末端系統為地板輔射供暖。

用能需求：每年11月5日至次年3月25日，全天24h供熱。

2. 技術路線

技術思路：采用“地?zé)?熱泵+燃?xì)忮仩t調峰（備用）”的復合式供熱系統，方案遵循技術安全可靠、投資運行經濟合理的原則進行設計。建設1個集中的中心熱泵機房系統，地?zé)崴?/a>統一輸送到中心熱泵機房，通過梯級利用和熱泵方式，逐級降低地?zé)?/a>水的溫度，換熱后地?zé)嵛菜?/a>通過回灌井回灌到同一熱儲層中。地?zé)?熱泵即可滿足供暖需求，此外按照總熱負荷需求配置一套燃?xì)忮仩t系統，作為本項目調峰（備用）熱源，提高系統的安全性。

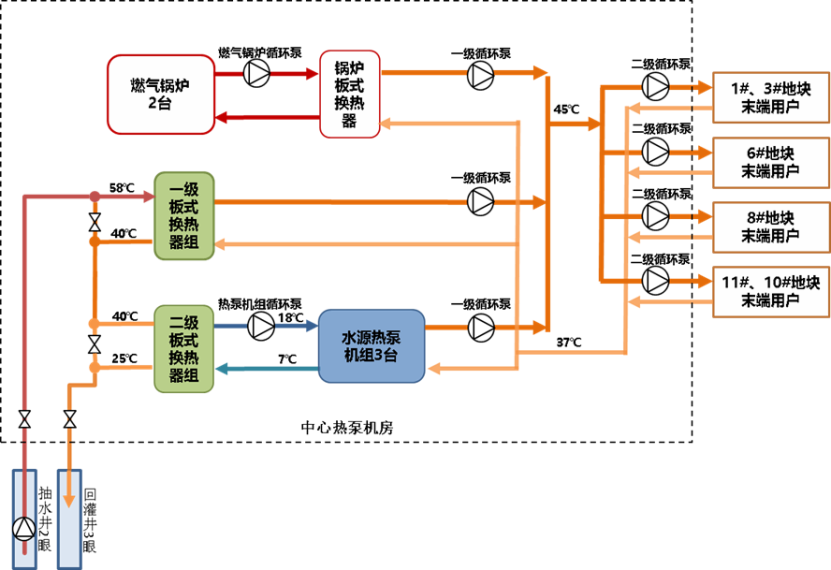

圖2  系統流程圖

技術特點：本項目采用地?zé)?/a>水以灌定采的利用原則，設置5眼地?zé)峋?/a>，2抽3灌。根據2018年3月27日至2018年3月30日進行的抽灌試驗，兩口抽水井最大出水量合計400m3/h，三口回灌井最大回灌量合計399 m3/h。當前實際使用的最大出水量325 m3/h,可實現地?zé)崴?/a>100%回灌利用。

通過板式換熱器及高效熱泵機組，實現地?zé)崴?/a>梯級利用；配置調峰（備用）熱源，實現多能互補，同時提高系統安全穩定性；搭建智慧能源管控平臺，實現全過程數字化管理（包括地?zé)?/a>水水量、溫度、壓力；一次管網供回水溫度、壓力；室內溫度、室外環境溫度等），通過監測數據，指導現場人員實時調整運行策略。

技術適應性：

國外利用現狀。國際上地?zé)?/a>應用規模大，應用程度高的國家有美國、冰島、意大利、新西蘭等。其中尤以冰島地?zé)崂?/a>比例最高，15世紀開始，冰島人就懂得利用地?zé)豳Y源為生產生活服務。進入20世紀以來，開始大規模地利用地?zé)豳Y源供熱和發電。目前，全冰島87%的家庭實現了地?zé)峁┡?/a>，首都雷克雅未克市被譽為“無煙城”。地?zé)嵩诜▏抢^水力、生物質能、城市固體垃圾之后的第四位可再生能源，占總能源的比例為0.44%，居世界第10位，目前地?zé)崮?/a>已用于20萬個住宅的供暖及熱水供應。尤其是法國巴黎的熱儲層與北京的相似，具有很好的參考意義。

國內利用現狀。近40年來我國在北京、天津、河北、西安、大慶、華北油田等地區，開展了不同規模、不同用途的地?zé)釕?yīng)用實踐，用于城市供暖、發展溫泉洗浴、溫泉賓館等特色休閑產業、以及溫室大棚種植特色養殖等，同樣取得了較好的效果和較多的應用經驗。目前，北京地區已鉆地?zé)峋?/a>400多個，實現供暖面積超1000萬㎡，其中：2003年，全國最大地?zé)峁┡?/a>項目－北苑家園項目投入使用，該項目鉆鑿3眼3600m深的地?zé)峋?/a>，采用地?zé)?熱泵的地?zé)崴?a href="http://www.hnsfzikao.com/t/梯級利用.html" >梯級利用技術為40.6萬㎡的建筑提供冬季供暖，已成功運行12年，運行效果良好；

2005年，延慶監獄地?zé)?a href="http://www.hnsfzikao.com/t/供暖項目.html" >供暖項目整體完工，項目鉆2眼2000m左右的地?zé)峋?，利用地?zé)崴M(jìn)行供暖及洗浴，已成功運行10多年，效果良好；

2008年，延慶三里河燃煤鍋爐改造項目采用進行供暖，鉆鑿2眼地?zé)峋瑵M足17.1萬㎡建筑供暖需求，已成功運行7年，效果良好；

2012年，格蘭山水二期項目，設計采用5眼地?zé)峋疄?0萬㎡的建筑提供供暖，目前已有約28萬㎡的建筑已投入使用4年，運行效果良好。

綜上所述，地?zé)峁┡?/a>在國外、國內以及北京和延慶等均有成功應用，是一項非常成熟的地?zé)崂?/a>技術。

3. 系統配置

地?zé)峋芭涮坠こ蹋?眼地?zé)峋?個地?zé)峋摇?套地?zé)峋谘b置；地?zé)峋c建筑物同壽命。

中心熱泵機房：包含熱泵機組、燃?xì)忮仩t、循環水泵、板式換熱器等設備及管線閥門、配電控制系統等的采購安裝。

地?zé)崴斔凸芫W(wǎng)：5眼地?zé)峋街行臒岜脵C(jī)房的地?zé)崴斔凸芫W(wǎng)約2.5km（管線的地面距離）。

一次供熱輸送管網：中心熱泵機房到各建筑地塊的一次供熱輸水管網約3.0km（管線的地面距離）。

4. 運行情況

能源消耗種類和數量：本項目能源消耗主要為電力及自來水，2022－2023年供暖運行消耗總電量996370kWh，總自來水量2835t（電費按照大工業電價標準結算，水費按照一般工商業水費標準結算）。

運行時間：每年11月5日至次年3月25日。

綜合能耗：2022-2023年總供暖面積264500 ㎡，總供熱量19526770kWh，折合供熱能耗73.8kWh/㎡。熱泵機組單臺制熱量3062kW，單臺制熱功率596kW，熱泵機組能效5.14。

當前系統地?zé)崴患?jí)換熱可滿足大部分熱負荷需求（約78%），極端天氣條件時開啟高效熱泵機組。2022－2023年供暖季綜合能效為19.6（總供熱/總電量）。

三、經營模式

投資方式：本項目采用BOO能源投資方式。

價格政策：參照北京市（延慶區）供暖收費標準（30元/㎡/供暖季）。

收費模式：按供暖建筑面積收取。

交易模式：供暖前一次性繳納。

經營方式：由能源公司負責投資建設運營熱源系統，負責冬季供暖的運行和維修維護，為居民供熱，每年向居民收取冬季供暖使用費。

四、效益分析

1. 經濟效益

2022-2023年冬季供暖綜合成本折合11.55元/㎡（包含電費、水費、水資源稅、人工及維護成本等），項目靜態收益率8.2%，12.1年收回成本。較傳統燃?xì)忮仩t供暖，直接能源運行費用可實現大幅度減低，每年可節省約489萬元。

2. 環保效益

地?zé)?a href="http://www.hnsfzikao.com/t/熱泵供暖.html" >熱泵供暖社會效益顯著。根據2022-2023實際運行數據測算，和采用燃?xì)忮仩t供暖相比，一個供暖季可減排二氧化碳（CO2）6993t、碳?xì)浠衔铮–nHm）1.27t、氮氧化物（NOx）10.25t，二氧化硫（SO2）56.6t，粉塵28.3t。環保效益顯著。

3. 社會效益

本項目的建設不僅能夠有效節約能源，改善環境質量，美化城市面貌，而且符合建設延慶生態縣的文明稱號。本項目屬于節能環保工程，項目旨在引領區、縣節能減排，符合市政府及地區經濟發展要求，符合社會進步發展趨勢。

五、突出亮點

1. 技術路線、系統集成、管理水平

以灌定采，采灌均衡、水熱均衡、取熱不耗水、水質不污染、地?zé)崴?00%回灌；項目實現地?zé)崴?a href="http://www.hnsfzikao.com/t/梯級利用.html" >梯級利用，滿足了小區的冬季供暖，結合高效熱泵回收地?zé)嵛菜?/a>熱能；降低了地?zé)崴毓?/a>溫度；燃?xì)忮仩t作為調峰（備用）熱源，多能互補，提高系統安全保障性；搭建智慧能源管控平臺，實現了數字化管理全過程。

2. 建設模式、利用方式、開發效果

本項目采用BOO能源投資模式建設地?zé)?熱泵+燃?xì)忮仩t調峰（備用）的復合式供熱系統，實現了北京世園會安置房（博園雅居）28.1萬㎡冬季供熱，2017年投入運行，目前已完整運行6個供暖季，居民用戶滿意度高。

3. 經濟效益、環境效益、社會效益

“雙碳”戰略是解決我國資源環境約束突出問題、實現可持續、高質量發展的重大戰略部署。目前我國“雙碳”目標實現的關鍵是能源結構轉型，即通過建設互補高效的能源生態網，打造雙碳經濟新的增長。而地?zé)崮?/a>就是這種具備極大開發潛力的綜合性清潔能源。因此合理利用能源、節約能源顯得尤為重要。

延慶區依托“世園會和2022冬奧會”兩大引擎確定建設國際一流的生態文明示范區，大力發展旅游產業，推動經濟發展的目標，其中，防治大氣污染，讓區域空氣更加清潔是實現目標的重要組成部分。本項目利用的是清潔的可再生能源的一種技術，項目運行無任何污染，無燃燒、無排煙，不產生廢渣、廢水、廢氣和煙塵，不會產生城市熱島效應，換熱介質依靠管道循環泵封閉流動，不與地下水混合接觸。因此，本系統不需要抽取和回灌地下水，對地下水資源沒有任何影響，也不會對周圍土壤環境造成任何影響。對環境非常友好，是理想的綠色環保產品，并具有可持續發展性。

因此，“地?zé)崮?熱泵”供暖系統對環境是非常友好的，是理想的綠色環保產品，是改善城市空氣質量的有效措施，是實現生態規劃建設的有力保障，是推動“世園會及冬季奧運會“成功舉辦的強勁助力。綜合效益明顯。

六、問題和建議

為了加快開發利用地?zé)崮?/a>這一清潔能源，中國對這一產業給予了大力支持。國家發展和改革委員會等8個部門聯合印發《關于促進地?zé)崮荛_發利用的若干意見》，提出到2025年，地?zé)崮芄┡?/a>和制冷面積要比2020年增加50%，到2035年，地?zé)崮芄┡?/a>和制冷面積及地?zé)崮馨l(fā)電裝機容量力爭比2025年翻一番。
